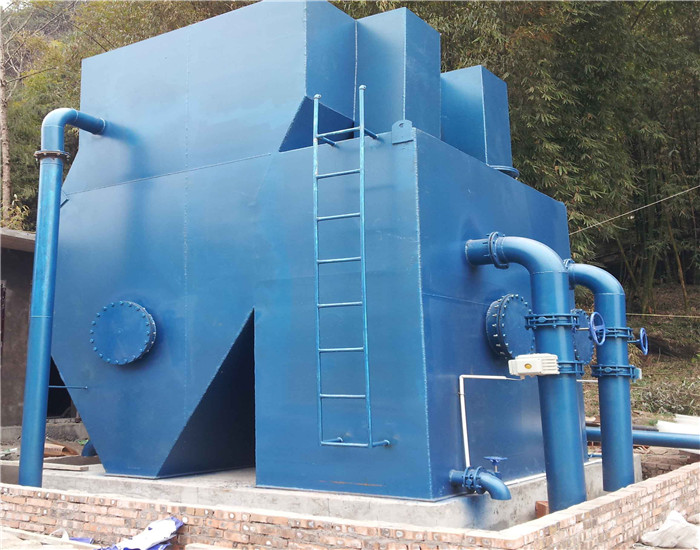

农村一体化净水装置现场图

（一）、 一体化净水器适用范围

 适用于水浊度小于3000NTU的各类江，河，湖，水库等为水源的农村，镇，工矿企业的水厂，作为主要的工业给水以及饮用净水处理装置。

  对高纯水，饮用水，锅炉用水等作前置水处理的预处理设备。

（二）、 处理工艺流程:

 2.1 下图为工业用水处理流程:

（三） 一体化净水器产品特点:

  本一体化净水装置除了对原水泵房及加药系统的管理外，净水装置本身从反应、絮凝、沉淀、集泥、排泥、集水、配水、过滤、反冲、排污等一系列自动运行程序，达到了自动运行的要求，值班人员只要定时作水质监视测定工作外，无需对净水装置操作管理。

（四） 一体化净水器优点:

☆→本设备自动化运行，值班人员定时作水质监视测定工作外，无需对净水装置操作管理。

☆→对杂质颗粒去除率高、具有除藻功能、能保证多余的泥渣杂质排出浓度高，不浪费水源。

☆→处理后的净水水质浊度低饮用水保证小于0.5-1NTU。

☆→虹吸反洗性能强，具有自身产出净水作为反洗水功能，无需另设其它辅助设施反洗。

☆→自耗水率低约在<3%左右、设备产水率高保证产出97%净水。

☆→占地面积小，与一般净水设备相比，可节省占地<50%以上，室内外均可安置。

☆→设备装拆方便，便于扩建、改造、再用，便于搬迁或易地再用。

（五） 一体化净水器工作原理：

  本设备沉降区分为上下两部分，主要是投加药液PAC（絮凝剂）后依据浅层沉淀理论，设置了斜管加速沉降,下部沉降快速形成的大颗粒状絮体，在两层斜管之间由于水流方向发生改变，将会增加小颗粒絮体间的接触机会，在流经上层斜管时，进一步提高水质，沉淀池污泥一部分回流絮凝反应池，剩余污泥部分入污泥区，污泥定期外排。斜管清水区出水经波形多孔集水板集水，均匀分配给分配水箱，分配水箱出水进入滤池，进行过滤去除泄漏的微量悬浮物，出水经冲洗水箱进入蓄水池。该滤池采用反射板布水，多孔板集水，滤料为石英砂反冲洗为达额定水头损失后，自动虹吸反冲。

反洗强度通过调节虹吸排水管管口的锥形调节板,预先设定反洗强度及反洗历时,反冲洗历时4—6分钟。反洗强度为14—18L/m2.S（可调）。
